01.服务设计要点

0、项目介绍

1）自我介绍

您好，我是 xxx，毕业于 xx 大学，专业是计算机通信方向

这几年我主要在做一些平台侧的系统开发，比如自动驾驶的分布式调度系统
京东的 DevOps 平台，以及机器学习平台 和 运维自动化 工作

现在我在xx汽车，主要负责自动驾驶团队的调度系统，
这个系统每天要处理差不多 2000 万个任务，峰值并发在 20 万左右
除了要调度 K8s，还要支持测试车、台架这些终端设备，
很多设备还跑在外网或者弱网环境，所以调度的容错、稳定性要求会更高

系统整体是去中心化设计，支持横向扩展，也做了很多幂等控制和故障转移的机制

我用得比较多的语言是 Go 和 Python，也做过一些 Java 项目的维护，
数据库、消息队列 这些常用组件的使用和原理 都还OK

主要情况是这些，如果可以的话，我先简单介绍一下目前这个调度系统的设计

2）系统设计

我主要负责的项目是xx汽车 自动驾驶团队的分布式调度系统

这个系统主要解决的是——如何在一个分布式、多终端、跨网络环境中，高效可靠地调度(大规模计算任务)

主要挑战包括：

• 1）任务量大、设备多，如何横向扩展调度能力，避免单点瓶颈
• 2）网络复杂，如何做到稳定、高可用调度
• 3）如何保证多节点任务调度中的分布式一致性问题
• 4）终端资源有限，如何提升任务执行效率与资源利用率
• 5）日志处理复杂，如何确保海量日志不影响系统性能

为了应对上面问题，我们在设计上融入了六个关键优化

• ① 去中心化

  • 在架构上我设计了一套去中心化调度模型
  • 通过队列抢占式消费，让每个调度节点具备独立调度能力，避免单点瓶颈

• ② 高效调度+分布式一致性

  • 任务下发通过**RabbitMQ + Redis** 实现任务分布式一致性
  • 利用 RabbitMQ 分组机制和优先级队列，实现任务优先级高效调度能力
  • 在 K8s 层面采用优先级和抢占式调度策略，确保高优任务在资源紧张时能够抢占低优任务资源

• ③ 容错机制

  • 引入心跳上报机制，实时监控各终端设备状态
  • 借助失败检测与自动重试机制，设备掉线或执行失败时能自动重新分配任务，保证关键任务不会丢失

• ④ 计算加速

  • 为了提升调度效率，我们引入了 Dragonfly ([ˈdræɡənflaɪ]） 做 P2P 文件分发，加快任务依赖资源的下发
  • 对计算任务涉及的数据集进行预处理，加快数据加载和处理速度

• ⑤ 海量日志

  • 日志链路方面，我们做了从 gRPC 实时上传 → Kafka 聚合 → ES 检索 → S3 存档的全链路日志系统

• ⑥ 高可用

  • 各节点均支持水平扩展，消除单点故障隐患，保证系统在高并发情况下依然具备优异的可用性

• 这个项目的主要设计思路是这样的，如果有兴趣，我可以详细介绍一下项目的分层架构

3）项目分层介绍

• 资源说明

计算资源大概12万核
目前每天处理两千万左右任务量
当前业务最大并发任务20万左右
系统所有节点都是可以支持动态扩容的，理论上只要机器资源满足，调度性能完全没有问题

• 背景

# 背景
这个项目是我在 xx 汽车主要开发的一套通用分布式调度系统，
支撑自动驾驶团队从研发到测试的全流程任务调度
系统每天处理任务量超过 2000 万，最大并发可达 20 万，不仅需要调度 K8s 环境任务，
还要覆盖弱网环境下的测试车、台架等物理终端
这样的场景对系统的稳定性、扩展性和容错能力提出了非常高的要求

• 项目介绍

# 我们采用了分层架构设计，整个系统核心分为三层：
# 第一层，配置管理层
提供友好的界面，用户通过拖拽可快速完成DAG任务的编排，轻松实现串并行任务定制
支持多种方式触发调度实例，包括GitLab、Webhook、定时触发和人工触发
提供资源配置（K8S、测试车、台架等）、仓库配置、通知管理等功能，满足任务执行的多种需求

# 第二层，调度引擎层（核心逻辑）
实例创建后，我们通过 TiDB 事务将实例 ID 推送到 RabbitMQ 的队列中，确保任务投递过程具备强一致性和事务保障
调度引擎会根据实例的优先级和 DAG 拓扑结构，把待调度的原子任务打散并按照优先级分类放入不同的 RabbitMQ 队列
我们引入了一个预处理服务，它会解析任务参数、生成可执行结构体（如 K8s Job 的 YAML 文件），
再把这些封装好的任务放入下游的原子封装队列

这一层的亮点包括：
  优先级调度队列隔离：保障高优任务不被低优任务拖慢；
  批量任务拆分与合并处理：提升整体吞吐；
  调度链路解耦 + 高可观测性设计：便于跟踪调度状态和链路瓶颈

# 第三层，任务执行层
这一层通过 gRPC 与各类终端设备通信
执行节点带有 Tag 标识，比如“测试车”、“K8s”、“台架”等，任务下发时会自动根据标签匹配合适的设备
系统具备去中心化调度能力，调度节点之间可横向扩展，且支持自动容错
比如在设备掉线、弱网延迟等情况下，调度器可以检测失败状态并自动重新分配任务，确保关键任务不会丢失或卡死
我们还设计了任务状态回传机制，确保每个任务状态都能完整上报、可追踪，方便故障定位和 SLA 保障

# 服务保障层（正常情况可以不说）
1.原子状态同步
2.原子执行器
3.监控服务
4.弹性扩容服务

4）带着伤疤反思

• ① 然后事故是怎么发生的呢

  • 有一天，高峰期突然涌入十万级的 K8s 任务，因为模型镜像大、数据要跨机房拉
  • 专线（20G）带宽一下子就被拉满了，北京到合肥的链路延迟狂飙，丢包、抖动特别严重
  • RabbitMQ 消费确认 ACK丢失，立马又往队列里重发了一遍
  • 原子执行状态未能及时回传上报，导致误判超时失败重新调度
  • 一下子多了几倍的突增流量，结果一下子就把 MQ 打爆了（任务大量积压）
  • 告警爆炸：原子超时执行告警，数据库告警，告警电话都打爆了

• ② 到底出了哪些幺蛾子？

  • RabbitMQ 队列大量积压

    • RabbitMQ 瞬间从 5 千条／秒飙到 5 万条／秒，CPU、磁盘都撑不住

  • 重复执行灾难：Redis 去重失灵

    • 网络延时导致部分任务没能及时标记为“已执行”，导致重复调度

  • 故障排查痛点：看不到全链路

    • 没有统一的 TraceID，怀来和合肥两地日志分散
    • 排查一个 ACK 丢失到底是哪条消息得靠人工翻多套日志

• ③ 后来我们怎么解决的？

  • 专线隔离

    • 在北京怀来机房，我们Agent划分到独立VLAN，使用独立专线通信
    • 这样我们调度任务，心跳，状态同步不会受到其他业务流量影响

  • 动态限流 & 调度熔断

    • 入队速率超过 1000 条/秒或队列长度超过 10000 条时，触发流量控制机制（禁止低优先级提交）

    • 动态调整消费者的 prefetch_count，以控制每个消费者同时处理的消息数量，防止消费端过载

    • 当失败率超过阈值时，暂停低优先级任务的派发和重试 1–2 分钟，以减轻系统负担

    • 实施滑动窗口统计失败率，当 1 分钟内失败率 >20% 时，暂停低优先级任务的派发和重试

  • Redis 写入失败的容错与降级处理策略

    • 当 Agent 启动 Pod 执行任务时，如 Redis 写入失败，系统会触发容错机制

    • 任务消息将 不被 RabbitMQ 确认消费（ACK），确保任务状态未误标

    • 同时，Pod 名称和相关信息会 记录到 ES（Elasticsearch），便于后续分析

    • 后台服务定时 扫描异常 Pod 记录，并进行自动清理与回收，确保系统健康

  • 告警收敛

    • 同类告警合并：同一任务类型/服务模块/异常原因的告警，在单位时间内合并为1条告警

    • 指数退避策略：重复告警频率按照 1min ➜ 5min ➜ 15min 等递增推迟告警推送频率，避免刷屏

    • 缩略通知：当短时间内告警量过大，仅发送统计摘要（如「30秒内有 342 条原子任务失败」）

    • 新告警数据实时新到redis进行缓存，在页面中进行告实时警统计和展示

  • 全链路可观测

    • 调度系统中通过 SkyWalking 注入链路追踪，在关键节点打上追踪点
    • 每条任务从下发到状态同步都带同一 TraceID
    • 并将 traceID/spanID 写入日志，从而实现任务全流程的可观测、可追踪、可回溯

• ④ 最后总结一句

  • “这场雪崩让我明白，高并发调度不是只看算法多快，而是要管住每一个状态流
  • 状态同步要万无一失，执行要绝对幂等，链路要可观测，异常要能马上熔断救场
  • 只有这样，才能扛住百万级的压力，把系统守住、跑稳！

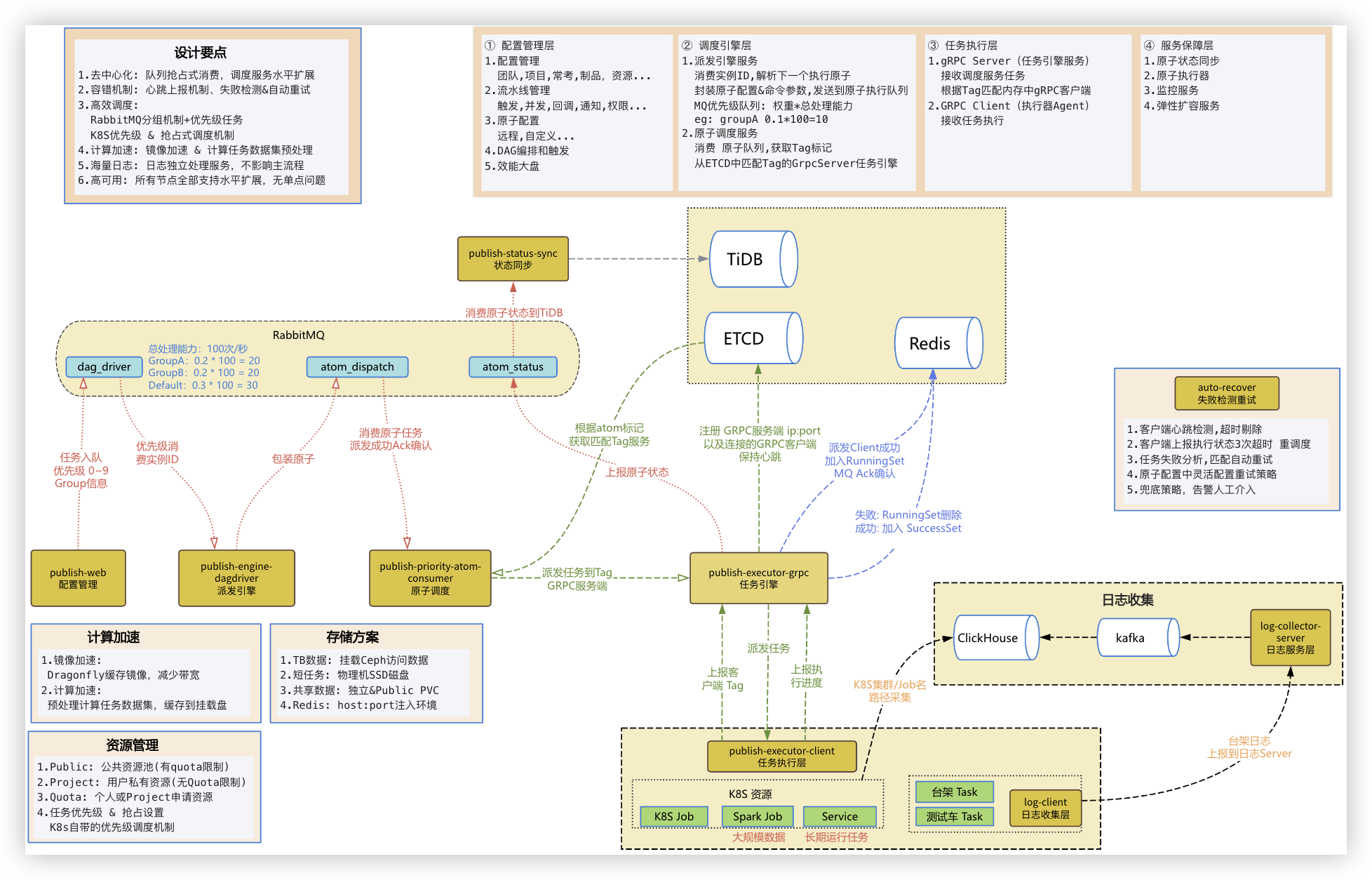

5）架构图

• processon 原图 (opens new window)

6）Q & A

面试官可能追问	应对角度及说明
异构资源如何统一抽象调度的？	讲解如何利用统一的 Tag 机制和分层执行器模型，将 K8s、测试车、台架等不同终端抽象成统一调度对象
多终端设备如何自动发现和注册？	基于 gRPC 的心跳机制和动态注册表，每个终端启动时自动注册并定期上报状态，确保设备状态实时可见
弱网环境下如何保障任务不丢？	依靠心跳监控、超时检测和自动重调度机制，以及任务状态的幂等处理，保证设备离线或网络波动时任务可以重新分配
为什么选择 TiDB + RabbitMQ？	TiDB 保证了分布式事务一致性；RabbitMQ 具备强大的多消费者并发处理、优先级队列及可靠消息机制，满足高并发任务投递需求
如何实现调度的监控与可观测？	采用链路追踪、任务状态上报，再结合 Prometheus 和 Grafana 实现实时监控、报警以及全链路性能分析
去中心化调度具体如何实现？	说明通过多实例调度、队列抢占式消费和无状态设计，实现了调度节点间的横向扩展和分布式调度，无单点故障
海量日志如何保证处理效率与实时性？	通过独立的日志处理服务，实现异步日志收集和分布式存储，日志采集与主业务流程解耦，并利用 ELK/ClickHouse 建立快速查询索引
计算加速部分如何优化容器镜像及数据处理？	引入镜像加速方案（例如使用 dfdaemon），提前对计算任务数据集做预处理，降低任务启动时的数据加载开销
跨数据中心调度如何设计？	基于分布式架构设计，利用全局一致性协议和分布式事务确保数据一致性，同时采用延时容忍机制应对跨区域通信延迟
如何确保系统数据和任务状态的一致性？	通过分布式事务、心跳同步和任务状态上报（幂等处理），利用 TiDB 保证强一致性，再辅以状态对比修正机制
DAG任务编排如何避免循环依赖问题？	在任务提交环节进行依赖检查和校验，利用 DAG 算法保证任务之间的关系是有向无环的，必要时采用人工审批或回滚机制
当 RabbitMQ 队列堵塞时如何应对？	采用限流、消息回退及队列监控策略，必要时结合自动扩容机制，及时发现并调整队列负载，确保任务持续流畅
如何调试和排查分布式调度系统中的问题？	通过全链路日志和分布式追踪系统，对各节点的调用链、状态上报及异常日志进行集中收集与分析，从而快速定位瓶颈或故障点
对于任务优先级分配，你们是如何设计任务打分的？	讨论如何根据业务权重、任务重要性动态调整优先级，并结合 RabbitMQ 分组机制和 Kubernetes 的抢占式调度，保障高优先级任务先行
系统高可用性的设计中有哪些关键考虑？	强调所有节点支持水平扩展、无状态设计、自动故障检测与重调度机制，以及跨区域冗余和网络负载均衡策略

1、分布式一致性（去中心化）

1）设计概述

• 基于 RabbitMQ + Redis + ETCD 构建的去中心化、高可靠、支持横向扩展的分布式任务调度系统
• 核心通过Redis分布式锁实现任务幂等消费，确保在多实例并发下也能保持一致性
• 并通过RabbitMQ的ack机制确保任务消息不会丢失

• 设计目标

  • 去中心化 调度服务水平扩展，避免单点故障

  • 水平扩展 支持通过增加调度服务实例来提高并发处理能力

  • 任务幂等 任务在多个实例消费时，不会被重复处理（redis去重机制）

  • 高可靠性 确保即使调度服务实例故障，消息仍然不会丢失（MQ Ack，Redis缓存检测）

  • 负载均衡 各调度实例合理分担任务，避免某些实例过载

• 系统流程

  • 所有调度服务实例并行监听 RabbitMQ 队列，尝试抢占消费任务

  • 调度服务获取 Redis 锁（任务ID为 key）防止重复消费

  • Redis去重机制 在消费者端维护一个全局Redis Set，分别记录“正在执行”和“已执行成功”的任务状态

  • 如果多次执行失败，任务会写入到Redis中，由监控告警人工介入处理

2）去中心化调度

• 多实例消费 RabbitMQ，所有调度服务实例可以同时从同一个 RabbitMQ 队列中消费任务
• 抢占式消费机制，
  • RabbitMQ 的特性允许多个消费者从同一个队列并行抢占式消费消息，但每条消息只能被一个消费者成功消费
• 消息确认机制：
  • 每个调度实例通过GrpcServer分发给GrpcClient后，会使用 RabbitMQ 的 ack 确认机制
  • 如果未能成功执行，消息会重新放回队列，其他实例可继续消费
• Redis去重机制
  • 在消费者端维护一个全局Redis Set，分别记录“正在执行”和“已执行成功”的任务状态
    • 消费端在获取任务后，将任务加入“正在执行”Set
    • 如果任务执行失败，则从“正在执行”Set移除
    • 若执行成功，则将其移入“已执行成功”Set
  • 消费消息前会先在这两个Set中进行检查，若任务已经存在，则自动放弃调度，以避免重复执行

2、容错机制

• 为了在 gRPC 客户端网络抖动时，既能保证任务被可靠调度，又能避免过度敏感导致重复调度
• 需要设计合理的失联检测和任务重调度机制

• 客户端心跳机制

  • 客户端定期发送心跳包（如每10秒）以保持连接
  • 服务端缓存心跳时间戳，更新最后接收时间
  • 若60秒内未收到心跳，服务端将触发失联检测
  • 失联 Agent任务会有 超时机制接管

• 任务超时机制

  • 客户端在执行任务期间，每隔 1 分钟 发送心跳请求到服务端，告知任务仍在执行

  • 服务端收到心跳后，更新该任务的最后执行时间戳

  • 如果超过一定时间（3分钟）未收到心跳，才会认为任务可能失败（网络抖动处理）

• 任务重调度策略

• 在消费者端维护一个全局Redis Set，分别记录“正在执行”和“已执行成功”的任务状态

• 若任务已经存在，则自动放弃调度，以避免重复执行

• 若判断当前任务需要重新调度，则从“正在执行”Set移除；并将这些任务重新分配给其他可用客户端

• 故障转移

  • 在系统发生故障时，任务引擎服务会接管调度功能

  • 通过Etcd获取其他可用的gRPC服务端进行任务派发，确保任务不中断

  • 系统在每次任务重新调度时，会增加其TTL值当TTL值超过预设限度时

  • 系统会将TTL超时状态上报到RabbitMQ，以便及时处理异常情况

• 任务失败自动重试

• 系统支持为任务设置失败后的重试次数，任务失败时系统会根据预设的重试策略自动进行重试

• 同时设置重试最大次数，以避免系统资源浪费

3、高效调度

• 任务发布：用户提交任务，通过RabbitMQ发布，包含优先级和组信息，任务被路由到对应队列
• 调度：RabbitMQ根据优先级进行任务调度，Redis实时监控调度状态并动态调整资源分配
• 执行：Worker节点接收任务并反馈结果至RabbitMQ，结果异步写入TiDB实现持久化存储

• RabbitMQ 优先级队列

  • 优先级范围：可以设置一个优先级范围，通常为 [0-9] 或 [0-255]，0 为最低优先级，最大值为最高优先级

  • 任务的分配：当多个任务同时到达时，优先级高的任务会优先被调度和执行

• 分组队列机制

• 每个用户组对应一个队列（例如，GroupA有GroupA-PriorityQueue，GroupB有GroupB-PriorityQueue）

  • 不同组的队列消息根据业务规则分配不同的优先级区间，例如0-9优先级
  • 使用basic_qos方法为每个队列设置不同的预取值，控制每次消费者从队列中取出消息的频率
  • 预取值计算公式：权重 * 总处理能力（假设系统的总任务处理能力为100次/秒）
    • GroupA的预取值应设为0.1 * 100 = 10
    • GroupB的预取值应设为0.9 * 100 = 90

• 动态分片

  • 系统支持将一次任务中的多个并行原子任务打包并放入队列中

  • 调度服务会优先将这些任务分配给不同的Agent执行器随着用户执行器数量的增加，任务分片的数量也会相应增加

  • 从而加快任务处理速度这种机制提高了任务的并行度和执行效率

• 路由策略

  • 每个原子任务可以设置Tag标记，用于指引任务分配到特定的执行器节点这有助于优化资源分配，提升系统调度效率

  • 支持用户部署私有Agent，用户只需具备足够资源，即可保证任务的高效调度此设计增强了系统的灵活性和定制化能力

4、计算加速

1）缓存与镜像加速

• NIOFS、Ceph、Alluxio，高成本（需要三份数据备份）、复杂的运维和部署

• Dragonfly:

  • 通过利用 P2P 技术，减少跨机房和跨境带宽成本
  • 无缝支持容器镜像分发，容易集成
  • 支持机器整体带宽管理，提升稳定性
  • 提高下载稳定性，支持高度一致性校验

• Dragonfly 具体实现

  • 在 Kubernetes 集群中的每个 Node 节点上安装配置 dfdaemon 代理

  • sudo vim /etc/docker/daemon.json
    # 添加以下内容，将 Docker 的镜像拉取代理指向 dfdaemon：
    {
      "registry-mirrors": ["http://127.0.0.1:65001"]
    }

    sudo systemctl restart docker

    # dfdaemon 启动：确保 dfdaemon 在每个节点上监听 65001 端口，拦截 Docker 的镜像拉取请求


2）计算加速与调度优化

• 实现过程：

  • 计算加速组件首先识别处于待处理状态（pending）的计算任务（即 step instance）
  • 每个任务通常会有其所需的数据集（例如，模型文件、输入数据等）
  • 这些数据集合需要被识别并聚合在一起，以便后续处理

• 示例： 假设有一个机器学习任务，它有多个步骤（step），每个步骤需要不同的数据

  • Step A 需要数据集 dataset_A

  • Step B 需要模型文件 model_B

  • Step C 需要特征文件 features_C

  • 计算加速组件会将这些数据收集起来，形成一个待处理的数据集合

  • {
        "pending_steps": ["Step A", "Step B", "Step C"],
        "data_requirements": [
            "dataset_A",
            "model_B",
            "features_C"
        ]
    }


• 利用缓存加速模块有序并发下载 Data 集合

  • 计算加速组件会利用缓存加速模块，根据用户配置的缓存空间和跨域下载需求，进行有序的并发下载
  • 如果某个数据已经被缓存，则可以直接从缓存中获取，而不需要再次下载
  • 缓存加速模块会将数据写入到pod高性能 pvc挂载盘中，缓存结束后会把缓存映射路径写入到TiDB
  • 当原子被调度运行起来时检查是否有映射，有就直接使用无需再次下载

5、海量日志处理

1）日志收集流程

• ① K8S内网Job日志收集

  • k8s集群名/Job名称 采集写入 ClickHouse

• ② 外网测试车日志收集

  • grpc client通过长连接将日志传送给grpc Server，grpc server将日志写入Kafka
  • 再由分布客户端消费Kafka中日志数据，将日志写入到ClickHouse中

• ③ 任务重新调度日志处理

  • 每个任务派发时会生成一个唯一TaskID，将日志写入Kafka时使用TaskID作为标识

  • 每次任务重试，不管多少次，都会将执行事件写入到TiDB中，每次对应一个唯一TaskID

  • 任务被重新调度，TaskID不会改变，即使被重新调度，也可以将两次调度日志合并到一起

2）日志数据流设计

• Kafka 分区与 TaskID 映射

  • Kafka 可以基于 TaskID 进行哈希分区，保证同一个任务的所有日志会写入到同一个分区，方便后续的消费和处理

  • Kafka 的生产者可以通过设置批量发送日志，减少频繁的网络交互，提升吞吐量

• 日志批量消费与存储

  • 可以设置多个消费者实例来并行消费不同分区的日志，保证高并发任务的日志能够实时处理

  • 同时，消费日志时可以选择批量拉取，减轻对下游存储系统的压力

• 日志存储与查询

  • 实时日志存储 (ES)，能够支持基于 TaskID 查询日志，并且可以根据时间、节点等条件进行过滤查询

  • 归档日志存储 (S3)，任务执行结束后，ES 中的日志会按批次推送到 S3 或 OSS 对象存储中

6、跨网络调度

• 跨网段通信
  • 通过gRPC Stream的双向流式传输，保持客户端与服务端的持续连接，减少频繁创建连接的开销
  • 外网Agent利用OpenSSL自建CA和特定算法，采用外网私钥加密、内网公钥解密，确保建联安全
    • 外网测试车首次启动gRPC Agent，Agent生成公钥 并 上报到内网 gRPC服务端（人工审批）
• gRPC通信和负载均衡
  • 当客户端断开连接时，系统自动重连，迅速恢复连接
  • 采用轮询，结合Ingress的负载均衡，动态分配流量，并将连接信息存储在内存中和ETCD
  • 通过心跳监控连接状态，若多次失败则移除失效连接
  • 并将AgentID和未完成任务记录在Redis中，超时未重连则重新派发任务，同时保证任务幂等性

02.项目模块说明

1、配置管理层

1）配置管理

• 团队管理，项目管理（流水线最终归属一个项目里）
• 通知管理（飞书通知、邮件通知、通知模版定义）
• Webhook管理（回调URL，Header、Body）
• 仓库配置（仓库地址，认证token）
• 制品库配置（制品地址、认证秘钥）
• 资源配置（K8S、测试车、台架、实机、虚机）
• 应用配置（打通与Apollo配置中心数据拉取覆盖，区分dev、prod环境，用户部署时将参数设置到原子环境变量中，或者k8s secret中）
• 扩展属性配置（支持用户自定义实例页面属性显示）

2）流水线管理

• 流水线配置
  • 配置 实例变量
  • 触发规则（GitLab触发、Webhook触发、定时触发、人工触发）
  • 重试规则（重试条件 变量=某一个值或者正则时，重试间隔，最多多少次）
  • 并发规则（流水线最多能够启动多少实例），终止最早实例 或 禁止新实例触发
  • 通知规则（实例成功，实例失败，变量符合指定值或正则）
  • 回调规则（header、body数据根据规则替换成环境变量数据）
  • 管理权限（可编辑人、可触发人、运营权限）

3）原子配置

• 原子配置
  • 源原子（指定要拉取的Gitlab仓库地址，分支名，Tag）
  • 自定义原子（支持Python、Shell、Java等多种环境）
  • 远程原子
    • 启动原子（URL、Method、Header、Body）
    • 终止原子（URL、Method、Header、Body）
    • 原子终止回调（支持变量替换）
  • 子流程原子
    • 原子触发子流程实例创建（将父流水线参数携带到子流程中）
    • 重试策略（创建新实例，重试旧实例）
    • 支持任意节点重试（调度服务逐级启动父实例，原子逐级启动子实例）
  • Docker构建原子
    • 关联源原子、镜像仓库、镜像名称、镜像Tag
    • Dockerfile、Dockerfile路径（Kaniko构建完成自动推送Harbor）
  • 部署原子
    • 关联“应用参数”+环境“dev/prod”等（原子部署时会引用 替换标记）
    • 指定 “集群资源”，命名空间、部署名称
    • 或者指定gitops路径参数执行部署
  • 流控原子（指定哪些原子不执行直接跳过）
  • 人工原子（重要步骤用来人工审批节点，对接内部工单系统）

4）DAG编排和触发

• DAG任务编排
  • 实例包含多个阶段，阶段包含多个原子，原子根据依赖关系编排并行串行
  • 编排好的任务最终生成 DAG（有向无环图）
• 触发流水线
  • 提供用户接口，用于触发调度实例（GitLab触发、Webhook触发、定时触发、人工触发）
  • 在实例创建后，通过 TiDB 事务将实例ID推送至 RabbitMQ 的 实例ID队列 中

5）效能大盘

• 流水线效能大盘

  • 开始时间、结束时间、调度等待耗时、业务执行耗时、业务等待耗时、业务执行时间

• 效能统计（统计大盘、实时大盘、组大盘）

  • 实例数量、原子数量、耗时
  • CPU、GPU、内存 使用量 使用率
  • 车辆、台架 资源使情况

• 资源Quota

  • 1.流水线实例, 2.原子实例, 3.CPU requests, 4.CPU limits, 5.MEM requests, 6.MEM limits, 7.GPU', 台架数量，测试车数量

2、调度引擎层

1）派发引擎服务

• 在实例创建后，通过 TiDB 事务将实例ID推送至 RabbitMQ 的 实例ID队列 中

• RabbitMQ 优先级队列

  • 优先级范围：可以设置一个优先级范围，通常为 [0-9] 或 [0-255]，0 为最低优先级，最大值为最高优先级

  • 任务的分配：当多个任务同时到达时，优先级高的任务会优先被调度和执行

• 分组队列机制

  • 每个用户组对应一个队列（例如，GroupA有GroupA-PriorityQueue，GroupB有GroupB-PriorityQueue）

  • 不同组的队列消息根据业务规则分配不同的优先级区间，例如0-9优先级

  • 使用basic_qos方法为每个队列设置不同的预取值，控制每次消费者从队列中取出消息的频率

  • 预取值计算公式：权重 * 总处理能力（假设系统的总任务处理能力为100次/秒）

    • GroupA的预取值应设为0.1 * 100 = 10
    • GroupB的预取值应设为0.9 * 100 = 90

• 预处理服务 根据实例ID、原子ID，获取原子详细配置和要执行的命令参数

  • 调度集群信息 or 车辆类型 or 台架类型（根据Agent Tag标记识别）

• 根据上面参数生成包括创建K8S Job的YAML文件等最终执行结构体，并推送到 原子封装队列

2）调度服务

• 去中心化设计（大型项目）

1、每个调度服务实例启动后注册到 ETCD，维护服务列表和健康状态
2、所有调度服务实例并行监听 RabbitMQ 队列，尝试抢占消费任务
3、成功消费任务后，调度服务获取 Redis 锁（任务ID为 key）防止重复消费
4、如果锁获取成功，调度服务执行任务；如果锁获取失败，丢弃该任务
5、任务执行完成后，调度服务发送 RabbitMQ `ack`，并更新任务状态到 Redis
6、如果任务执行失败，RabbitMQ 重新将任务放回队列，等待其他实例消费
7、如果多次执行失败，任务会写入到redis中，由监控告警人工介入处理

3、任务执行层（GRPC服务层）

1）GRPC Server（任务引擎服务）

• 任务下发
  • gRPC服务端接收来自调度服务的任务，根据内存中 gRPC客户端 上报的Tag标记，将任务发送给匹配的客户端
• 去中心化调度&故障转移
  • 如果检查发现自己没有可用的指定Tag客户端，或者客户端异常无法正常执行
  • 任务引擎服务会担当调度服务的功能，从etct中获取其他可用的gRPC服务端派发
  • 每次被重新调度TTL值加1，当超过预设TTL值时会上报TTL超时状态到RabbitMQ
• 客户端连接管理
  • 客户端启动后会根据公网域名和路由策略分配到指定gRPC服务端，并建立gRPC长连接
  • 服务端根据客户端ID把连接写入到内存中，并同步到Redis中（服务端、客户端、Tag标记对应关系）
  • 客户端会与服务端保持心跳机制，服务端更新客户端信息到ETCD中，ETCD中有过期策略，心跳3次失败就会自动过期
• 日志收集
  • 客户端使用gRPC长连接把执行日志上报给服务端，服务端根据 实例ID/原子ID 存储日志到挂载盘
  • 原子结束后把原子日志文件上报到OSS存储服务中，并将存储URL替换TiDB中的挂载盘路径
  • 运行时日志通过挂载盘直接读取给客户端，超大日志只读取指定长度日志，同时提供存储地址，用户可自行下载
• 原子状态同步
  • 客户端将原子成功 & 失败 等状态同步到服务端，服务端将状态写入RabbitMQ中，并同步到Kafka中，方便用户订阅

2）GRPC Client（执行器Agent）

• 接收任务
  • 客户端接收并解析来自 Server 的原子任务，并根据任务类型执行任务
    • K8S任务：K8S Job任务，使用上面封装好的K8S Job结构体直接启动执行
    • 脚本任务：直接在本机执行（台架和测试车等都是脚本任务）
  • 将执行任务POD Name或者台架信息上报到服务端，服务端更新绑定信息到TiDB和Redis缓存中
• 上报日志
  • K8S任务日志：直接根据POD NAME从K8S接口中拉取数据流发送给服务端
  • 脚本执行日志：通过gRPC长连接实时同步到服务端，并同步写入到本地（失败重传）
• 执行状态上报
  • 客户端根据执行成功失败情况将原子执行状态上报到服务端
• 建立连接
  • gRPC客户端启动后会尝试与服务端建立连接，如果失败会一直重试直到建联成功
  • 客户端根据直接执行能力上报Tag标记（测试车、P1台架、P2台架、K8S等）
  • 建联成功后会有一个goroutine一直与服务端保持心跳服务
• 公网认证服务
  • 如果是车端Agent或者外网台架，客户端通过Openssl生成公钥私钥对
  • 通过认证Token认证，调用http外网域名接口上报到云端，云端审批后即可完成认证
  • 完成认证后客户端使用私钥对URL参数加密，云端解密，成功后即可完成gRPC连接

4、服务保障层

1）原子状态同步服务

• 原子状态同步，负责同步任务执行的状态
• 消费 RabbitMQ 的状态队列，将任务的执行状态更新至 TiDB 数据库中，确保任务状态的实时监控
  • GRPC Server将原子执行状态上报到 RabbitMQ 的状态队列
  • priorityAtomSync JOB 消费状态队列，并将状态更新到TiDB
• 原子状态同步充分考虑了幂等性问题
  • 原子状态上报时携带当时上报时间的毫秒级时间撮，保证久状态不会覆盖更新新状态

2）原子执行器

• 原子执行器由执行器和代码片段两部分组成，代码片段可以是官方的，也支持用户自定义
• 通过挂载盘或 wget 动态下载的方式，执行指定路径下的 GO 二进制文件或脚本
• 执行脚本时，会根据环境变量传递的实例和原子ID，获取并注入任务参数，实现原子任务之间的数据共享
• 执行完成后，将产物变量信息上报至平台，原子Agent封装了执行器中的逻辑，可以直接执行
• 官方代码片段主要包括
  • 源原子（指定要拉取的Gitlab仓库地址，分支名，Tag）
  • 远程原子（定义启动，终止的调用URL，类似与Postman，串联业务）
  • 子流程原子（用来触发其他子流程，实时同步执行百分比）
  • Docker构建原子（利用Kaniko构建镜像并推送到Harbor）
  • 部署原子（使用K8S配置将服务部署到K8S中）
  • 流控原子（指定哪些原子不执行直接跳过）
  • 人工原子（重要步骤用来人工审批节点，对接内部工单系统）
• 命令行执行，自定义原子（支持Python、Shell、Java等多种环境）
  • 比如用户可以git clone下载一个python脚本，执行python脚本
  • 也可以直接执行Shell脚本等

3）监控服务

• 告警服务

  • 实例超时启动告警

  • 原子超时启动告警

  • 资源使用率超过预定阀值告警

  • 原子执行时长超过遇到值报警

  • 报警数据展示、报警收敛、报警升级

• 重新调度服务（主要用来做兜底）

  • 日志再收集：
    • 定时任务检查原子执行结束但没有日志的原子
    • K8S Job类型：重新从K8S中拉取数据流，上传到OSS，更新日志链接
    • 脚本类型：告警，并等待测试车、台架等在线后重新上传（会在本地留存日志数据）
  • 原子重新调度
    • 检查最近2小时内失败原子配置，如果设置了重试策略，根据重试策略重新调度

4）效能看板

• 流水线效能大盘

  • 开始时间、结束时间、调度等待耗时、业务执行耗时、业务等待耗时、业务执行时间

• 效能统计（统计大盘、实时大盘、组大盘）

  • 实例数量、原子数量、耗时
  • CPU、GPU、内存 使用量 使用率
  • 车辆、台架 资源使情况

• 资源Quota

  • 1.流水线实例, 2.原子实例, 3.CPU requests, 4.CPU limits, 5.MEM requests, 6.MEM limits, 7.GPU', 台架数量，测试车数量

• 任务执行监控

  • 任务状态追踪：实时跟踪各个实例的执行状态，包括正在执行、已完成、失败、等待中等状态每个任务的执行进度可以在看板上清晰展示

  • 任务详情展示：对于每个实例和原子任务，提供详细的执行日志和步骤信息，帮助用户快速定位和解决问题

• 性能指标监控

  • 系统负载：展示调度系统的当前负载情况，包括消息队列的长度、服务器的CPU和内存使用率等关键资源的使用情况
  • 执行延迟：分析和展示任务从触发到完成的延迟时间，帮助用户识别和解决潜在的性能瓶颈
  • 吞吐量：展示单位时间内系统处理的任务数量，帮助用户评估系统的处理能力

• 资源利用情况

  • Kubernetes 资源监控：对于采用 Kubernetes 作为执行环境的任务，效能看板提供对 Kubernetes 资源使用情况的监控，包括 Pod 数量、节点资源使用率等
  • gRPC 连接状态：展示 gRPC Server 与 Client 之间的连接情况，追踪长连接的健康状态和响应时间

03.其他

1、服务架构

• 1、RabbitMQ

  • 副本数量：考虑到高并发需求，建议至少使用 3 个副本（RabbitMQ 3.9.x）
    • CPU: 32 核心
    • Memory: 128GB
    • 存储: 512GB SSD

• 2、Kafka

  • Broker 节点数量：建议至少 7 个 Broker 节点，以提高高可用性和分担负载 (Kafka 3.5.x)

    • CPU: 16 核心
    • 内存: 64GB
    • 存储: 2TB SSD

  • Partition 数量：对于 2000 万任务的高吞吐量，建议 Partition 数量设置为 200，以确保消息流量均匀分配

  • 优化 ISR 和控制器：使用 Kafka 的控制器自动管理分区和副本，确保集群在节点故障时能够快速恢复

• 3、ES 8.x

  • 主节点Mater：至少三台单独机器（node.master: true ）

    • CPU: 4 核心

    • 内存: 16GB（分配 50% 的内存给 JVM）

    • 硬盘：SSD，大小根据需求，通常配置 256GB 或以上

    • 协调节点Coordinating：至少三台独立服务器（node.data: true ）

      • CPU: 8 核心

      • 内存: 32GB（分配 50% 的内存给 JVM）

      • 硬盘：SSD，大小建议 256GB 或以上

  • 数据节点Data：至少4台，后续不够用可以随时扩容，数据节点最好不要超过100台

    • CPU: 16 核心

      • 内存: 64GB（分配 50% 的内存给 JVM）

      • 存储：SSD，建议 1TB 或以上

• 4、ETCD

  • 节点数量：建议至少使用 5 个节点，以增强容错能力（ETCD 3.5.x）
    • CPU: 8 核心
    • 内存: 32GB
    • 存储: 256GB SSD

• 5、Redis

  • 节点数量：使用 Redis Cluster，建议至少 6 个节点配置（Redis 7.x）
    • CPU: 16 核心
    • 内存: 128GB
    • 存储: 512GB SSD

• 6、TiDB

  • TiDB Server：使用 5 个实例配置（TiDB 7.x）

    • CPU: 32 核心

    • Memory: 128GB

    • PD Server：3 个实例，每个实例配置

      • CPU: 8 核心
      • Memory: 32GB

  • TiKV：至少 7 个实例，每个实例配置

    • CPU: 32 核心
      • Memory: 128GB
      • 存储: 2TB SSD

2、项目

技术架构：

• 技术栈： Python、Golang、Shell、gRPC、Gin、Gorm、Client-Go、OpenSSL、TiDB、Redis、RabbitMQ、Kafka、Etcd、ES、K8S、Apollo、Artifactory、S3
• 架构设计：系统采用分布式微服务架构，通过消息队列、DAG任务编排、gRPC通信等核心技术，构建高可用、高性能的任务调度与执行平台

项目背景:

• 传统调度主要针对内网K8S环境，对车载设备、工业台架等多终端跨网络环境无法支持
• 项目旨在构建一种支持跨网段、多终端模式的分布式调度系统

项目介绍:

• 通用调度服务是一个高效、可靠的分布式调度系统，每日处理超过2000万任务
• 系统设计充分考虑到 去中心化、容错机制、高效调度、计算加速 等核心能力

核心职责与贡献：

• 分布式一致性与去中心化
  • 系统采用去中心化架构，确保每个调度实例具备独立调度能力，避免单点故障
  • 充分利用RabbitMQ可靠性，结合Redis去重机制和分布式锁，保证调度一致性
• 容错机制
  • 设计了健壮的 心跳服务、故障转移与重调度机制
  • 确保在网络波动或设备故障时任务能够可靠地重新分配
• 高效调度与资源优化
  • 系统利用RabbitMQ优先级队列和Redis动态调度策略
  • 根据任务优先级和资源使用状况进行实时调度
  • 支持高达20万的并发任务处理，确保计算资源的最大化利用
• 计算加速
  • 利用Dragonfly实现P2P文件分发，降低带宽成本并提高下载稳定性
  • 有效识别并聚合计算任务所需数据，支持有序并发下载，优化执行效率
• 海量日志处理
  • 通过gRPC长连接将日志传输至Kafka，再由分布客户端写入ES，最终归档至S3
  • 利用雪花算法唯一性，确保日志关联性与重调度后的数据合并

业务影响与成果：

• 调度效率提升：智能化调度，系统调度效率提升超过50%，实现了千万任务的高效管理
• 维护成本降低：模块化、可扩展的设计减少系统的开发与维护成本，维护成本降低超过40%
• 资源利用率提高：优化资源管理，设备利用率提升50%以上，为企业节省数千万的设备投资

3、优先级队列代码

• 配置 RabbitMQ 优先级队列

# 要创建优先级队列，需要在定义队列时设置 `x-max-priority` 属性例如，创建一个最大优先级为 10 的队列
channel.queue_declare(queue='task_queue', durable=True, arguments={'x-max-priority': 10})

# 消息发送时，可以为每个消息指定优先级
channel.basic_publish(
    exchange='',
    routing_key='task_queue',
    body=message_body,
    properties=pika.BasicProperties(
        priority=message_priority  # message_priority 是消息优先级 (0-9)
    )
)

• 设置队列的消息获取频率：

  • 权重设定：GroupA权重为0.1，GroupB权重为0.9，表示GroupB的调度频率远高于GroupA

  • 预取值计算公式：权重 * 总处理能力（假设系统的总任务处理能力为100次/秒）

    • GroupA的预取值应设为0.1 * 100 = 10
    • GroupB的预取值应设为0.9 * 100 = 90

channel.queue_declare(queue='GroupA_task_queue')
channel.queue_declare(queue='GroupB_task_queue')

channel.basic_publish(
    exchange='task_exchange',
    routing_key='GroupA',
    body=message_body
)

• 分组队列与调度权重

  • 在分组调度中，每个用户组的调度权重决定了该组的任务消费频率

  • 例如：GroupA 权重为 0.1，GroupB 权重为 0.9，这意味着在资源紧张时，GroupB 的任务调度频率更高

  • 通过 RabbitMQ 的 basic_qos 方法限制每个组的消费者从队列中获取的消息数，从而实现根据权重进行资源调度

channel.basic_qos(prefetch_count=int(10 * weight))  # weight 为该组的调度

import pika
import time

# RabbitMQ 连接参数
RABBITMQ_HOST = 'localhost'
RABBITMQ_PORT = 5672
RABBITMQ_USER = 'guest'
RABBITMQ_PASSWORD = 'guest'

# 权重设定
weights = {
    'GroupA': 0.1,
    'GroupB': 0.9
}

# 总处理能力
TOTAL_CAPACITY = 100

# 创建连接和频道
def create_connection():
    credentials = pika.PlainCredentials(RABBITMQ_USER, RABBITMQ_PASSWORD)
    connection = pika.BlockingConnection(pika.ConnectionParameters(
        host=RABBITMQ_HOST,
        port=RABBITMQ_PORT,
        credentials=credentials
    ))
    return connection

# 定义消费者类
class Consumer:

    def __init__(self, group_name, queue_name, prefetch_count):
        self.group_name = group_name
        self.queue_name = queue_name
        self.prefetch_count = prefetch_count
        self.connection = create_connection()
        self.channel = self.connection.channel()

        # 声明队列
        self.channel.queue_declare(queue=self.queue_name, durable=True)

        # 设置 basic_qos, 控制每次获取的消息数量
        self.channel.basic_qos(prefetch_count=self.prefetch_count)

        # 开始消费
        self.channel.basic_consume(queue=self.queue_name,
                                   on_message_callback=self.callback,
                                   auto_ack=False)

    # 处理消息
    def callback(self, ch, method, properties, body):
        print(f"{self.group_name} received message: {body.decode()}")
        time.sleep(1)  # 模拟任务处理时间
        ch.basic_ack(delivery_tag=method.delivery_tag)

    # 启动消费者
    def start_consuming(self):
        print(f"Starting consumer for {self.group_name} with prefetch count {self.prefetch_count}")
        self.channel.start_consuming()

# 启动消费者
if __name__ == "__main__":
    consumers = []

    # 为每个组创建消费者
    for group, weight in weights.items():
        prefetch_count = int(weight * TOTAL_CAPACITY)
        queue_name = f'{group}-PriorityQueue'
        consumer = Consumer(group, queue_name, prefetch_count)
        consumers.append(consumer)

    # 启动每个消费者
    for consumer in consumers:
        consumer.start_consuming()
